固溶處理和時(shí)效是鈦合金的強(qiáng)化熱處理,目的是為了獲得強(qiáng)度高與塑性好的綜合性能固溶處理是把鈦及鈦合金加熱、保溫并快速冷卻到室溫的操作過程,為了達(dá)到快速冷卻,必須采用淬火方法,故有時(shí)也稱為固溶處理有兩種方式,即β固溶處理和α+β固溶處理,固溶處理是在轉(zhuǎn)變溫度以上30-100℃,保溫10~30min,空冷或水浮,主要適用于亞穩(wěn)定β合金。

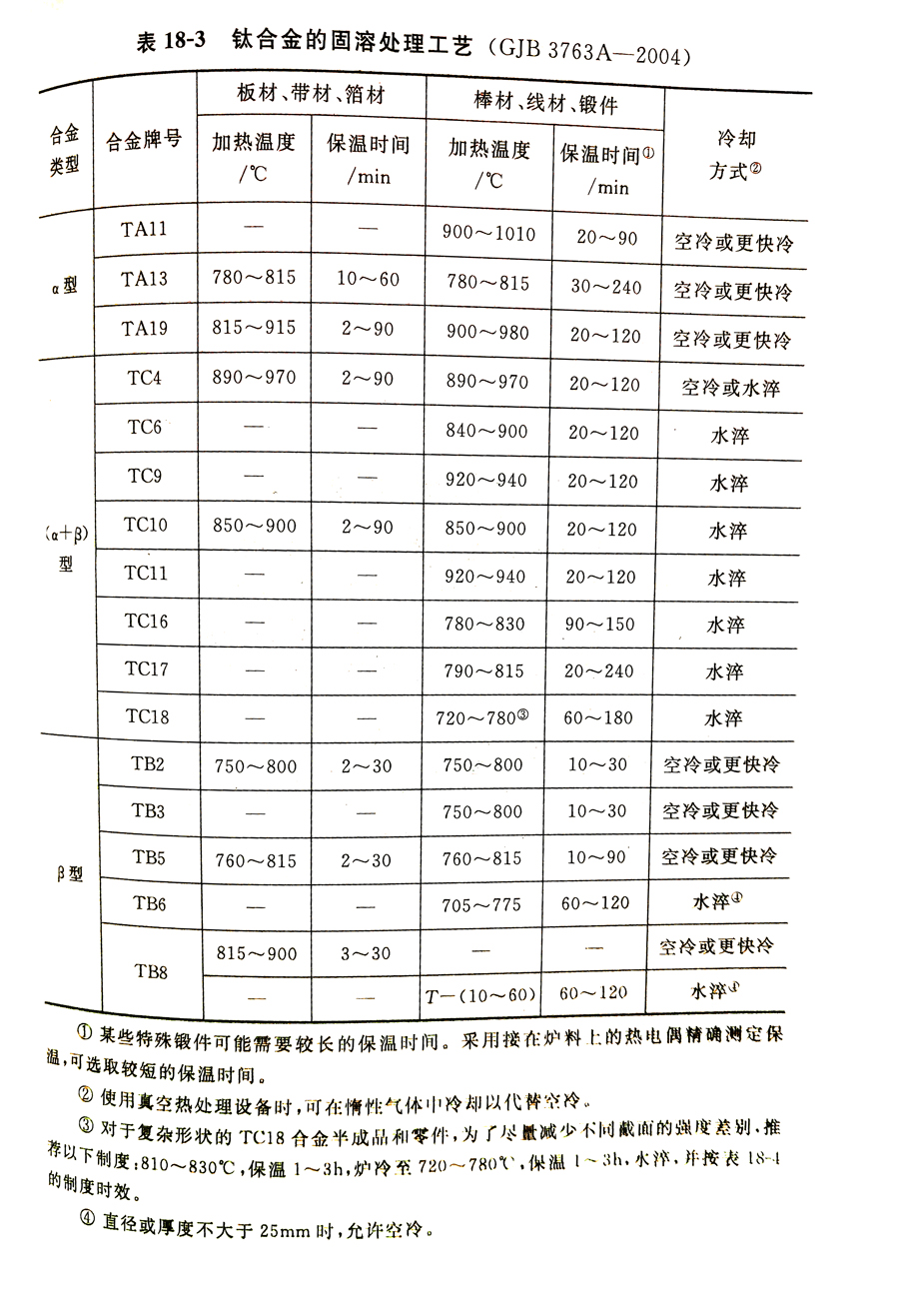

α+β固溶處理是在轉(zhuǎn)變溫度以下30~60℃,保溫30~120min,水淬或油淬,主要適用于近α和α+β合金組合式工藝,第一步為固溶,第二步為時(shí)效,并按串聯(lián)方式行。這是一種綜合強(qiáng)化處理工藝,兩者互相影響。因此,在確定藝選擇時(shí),需要兼顧合金成分、相變點(diǎn)、熱處理前的原始組織,以及熱處理設(shè)備等因素。表183是鈦的固溶處理工藝。
